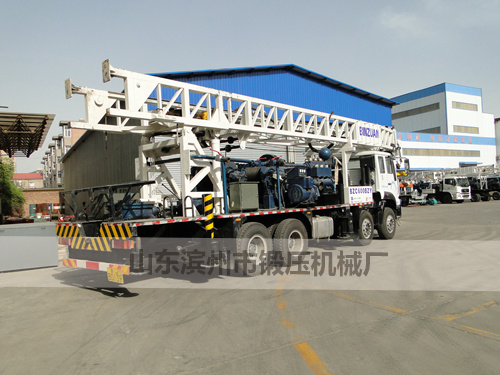

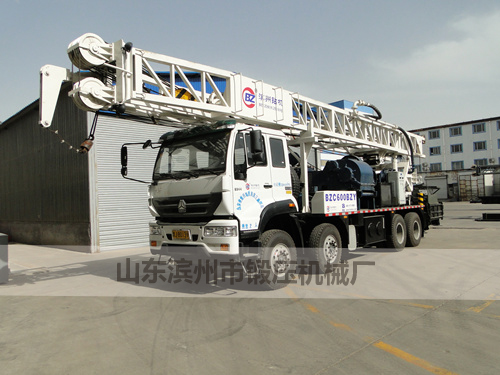

特 点：BZC600XWY8x4IV车装水井钻机
订购热线：0543-3325896

|
产品主要特点及用途：
|
|
◎BZC600XWY8×4IV车装水井钻机是正循环回转钻机。该钻机选用中国重汽生产8×4专用钻机底盘，11.00R20钢丝越野花纹轮胎，越野性好。 ◎该钻机结构紧凑，底盘采用独立中国重汽集团济南动力有限公司生产，型号及型式：D10.27-40水冷四冲程增压中冷柴油发动机，排放国四,功率196kw/2200rpm动力强劲。 ◎钻机配备液压双卷扬机组，主液压卷扬机能实现机械卷扬机的快速放绳功能。副液压卷扬机具有提升力大，升速度快的特点。 ◎液压工具卷扬机具有提升力大，提升速度快的特点，即方便于随车工具、钻杆、附件等装车运输， 又能在打井时借助地锚上下滑动，上卸钻杆十分方便。 ◎液压油缸控制井口卡板进退，使保险卡板闭合，来实现卡住或放开钻杆接头。 ◎气动一体化设计，实现气动远程控制3NB-130型泥浆泵离合，自动化程度高，操作简便省力。 ◎钻机装有4只液压支腿，两只机械支腿。每个液压支腿油缸活塞杆上都带有螺纹并配有锁母，钻机调平后可用锁母将油缸锁紧。这样，即使油缸泄露，底盘也不会失稳。 ◎转盘为拨杠式，内部采用螺旋弧齿轮传动，传递的扭矩大，是国内外同类钻机的2倍。 ◎装有30Kw发电机，带有离合器不用时脱离开,为施工现场驱动水泵、夜间照明、焊接维修、生活用电等提供方便； ◎液压系统采用了开式系统，上下车操纵分开，避免误操作。装有冬季油温加热器，夏季油温散热器,以适应不同季节液压油加热和散热。 ◎本钻机配有辅助卸杆油缸，利用此油缸推动转盘棘齿，卸开钻杆接头扣丝，再用转盘反转卸杆，以防卸杆时冲击力损坏钻机变速箱。 |
|
|
|
|
|
基本标准配置：
|
技术参数 |
||||
|
名义钻孔深度(M) |
600 |
|||
|
转盘通孔直径（mm） |
500 |
|||
|
转盘转速(r/min) |
110；96；56；36；21；12 |
|||
|
转盘扭矩(kN.m) |
4.3；5；8.5；13.3；22.7；40 |
|||
|
主卷扬单绳拉力(kN) |
50 |
|||
|
主钩提升能力(kN) |
300 |
|||
|
副卷扬单绳拉力(kN) |
50 |
|||
|
副钩提升力(kN) |
200 |
|||
|
工具卷扬提升力（单绳）（kN） |
20 |
|||
|
工具吊钩提升力（单轮）（kN） |
20 |
|||
|
钻塔承载能力（kN） |
360 |
|||
|
钻塔有效高度(mm) |
11800 |
|||
|
主钻杆（mm） |
108×108×7500 |
|||
|
副钻杆（mm） |
￠88.9×9.8×5500 |
|||
|
泥浆泵 |
型号 |
3NB-130 |
||
|
缸径（mm） |
140 |
|||
|
排量（L/min） |
1000 |
|||
|
泵压（MPa） |
5 |
|||
|
输入功率（kW） |
95 |
|||
|
汽车底盘 |
底盘型号 |
TAZ5334TYT |
||
|
底盘形式 |
8×4 |
|||
|
发动机 |
型号 |
D10.27-40 |
||
|
型式 |
水冷四冲程增压中冷 |
|||
|
额定功率(kW) |
196 |
|||
|
额定转速(rpm) |
2200 |
|||
|
工作状态（mm） |
11850×2490×17500 |
11850×2490×14500 |
||
|
运输状态（mm） |
16400×2490×4150 |
13400×2490×4150 |
||
