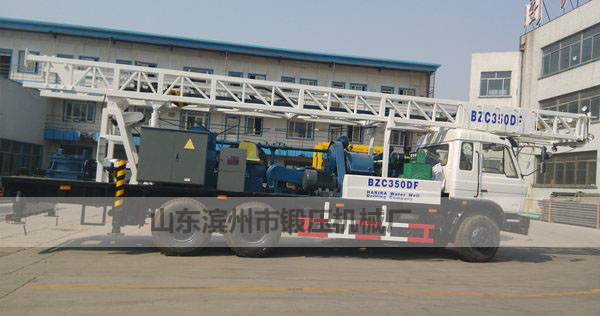

◎BZC300DDF6×4III车装水井钻机是正循环回转钻机。该钻机选用东风6×4专用钻机底盘，型号为DFS1251GL18，排放标准国三，采用11.00R20钢丝越野花纹轮胎，越野性好。
◎该钻机结构紧凑，底盘采用独立玉柴有限公司生产，型号YC6J180-33柴油发动机，排放国三,功率132kw/2500rpm动力强劲。
◎钻机在钻进时采用独立柴油机发电机组作为动力，通过电机传动使机械卷扬和转盘同时工作；
◎钻机配备机械双卷扬机组，主副液压卷扬机具有提升力大，升速度快的特点，可以满足正常钻井的需要，并具备处理一般井内事故的能力。
◎液压油缸控制井口卡板进退，使保险卡板闭合，来实现卡住或放开钻杆接头。
◎气动一体化设计，实现气动远程控制BW850/2A泥浆泵离合，自动化程度高，操作简便省力。
◎钻机装有4只液压支腿，两只机械支腿。每个液压支腿油缸活塞杆上都带有螺纹并配有锁母，钻机调平后可用锁母将油缸锁紧。这样，即使油缸泄露，底盘也不会失稳。
◎转盘为拨杠式，内部采用螺旋弧齿轮传动，传递的扭矩大，是国内外同类钻机的2倍。
◎液压系统采用了开式系统，上下车操纵分开，避免误操作。装有冬季油温加热器，夏季油温散热器,以适应不同季节液压油加热和散热。
◎本钻机配有辅助卸杆油缸，利用此油缸推动转盘棘齿，卸开钻杆接头扣丝，再用转盘反转卸杆，以防卸杆时冲击力损坏钻机变速箱。
|
技术参数 |
|||
|
名义钻孔深度(M) |
300 |
||
|
转盘通孔直径（mm） |
500 |
||
|
转盘转速(r/min) |
8.6-142 |
||
|
转盘扭矩(kN.m) |
38.9-2.4 |
||
|
主卷扬单绳拉力(kN) |
30 |
||
|
主钩提升能力(kN) |
240 |
||
|
副卷扬单绳拉力(kN) |
30 |
||
|
副钩提升力(kN) |
120 |
||
|
钻塔承载能力（kN） |
240 |
||
|
钻塔有效高度(mm) |
11900 |
||
|
主钻杆（mm） |
108×108×7500 |
||
|
副钻杆（mm） |
￠88.9×9.8×5500 |
||
|
动力 |
发电机型号 |
HH100/R6105AZLD-1 100kW |
|
|
主机 |
Y225S-4 37kW/1470rpm |
||
|
泥浆泵 |
Y225S-4 37kW/1470rpm |
||
|
液压泵 |
YE2-160M-4 11kW/1470rpm |
||
|
泥浆泵 |
型号 |
BW850/20 |
|
|
缸径（mm） |
150 |
||
|
排量（L/min） |
850、600 |
||
|
泵压（MPa） |
2、3 |
||
|
输入功率（kW） |
40 |
||
|
汽车底盘 |
底盘型号 |
DFS1251GL18 |
|
|
底盘形式 |
6×4 |
||
|
发动机 |
型号 |
YC6J180-33 |
|
|
型式 |
水冷四冲程增压中冷 |
||
|
额定功率(kW) |
132 |
||
|
额定转速(rpm) |
2500 |
||
|
工作状态（mm） |
10500×2480×13700 |
||
|
运输状态（mm） |
12500×2480×3700 |
||
